三菱 plc远程调试及上下载方法

发布时间：2022-11-25

阅读量：122次

　　三菱FX5Uplc远程调试办法

　　调试准备：

　　需要准备的材料：HINET边缘计算网关、现场安装三菱FX5UPLC、网线、电脑安装GXWorks 3软件等；

　　网关和PLC的连接方式：网关LAN口直接和PLC网线连接；

　　PLC和网关的IP地址以及现场联网条件说明：

　　三菱FX5U的IP：192.168.3.250

　　网关LAN口IP：192.168.3.11

　　现场联网方式：WIFI

　　测试需要达到的目的：顺利获得本地电脑上的GXWorks3软件实现对远端现场三菱FX5UPLC程序的上下载以及更新操作。

　　客户端正常上线，网关及设备图标上线，指示灯亮，如图，最小化窗口即可（不能关闭客户端）。

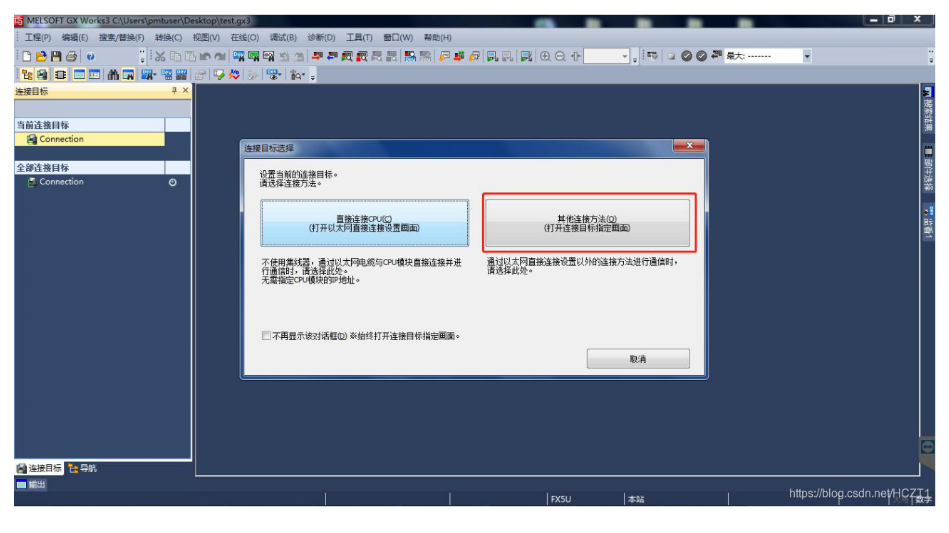

　　打开GXWORKS 3，点击当前连接目标下的【Connetion】，连接目标选择【其他连接方式】

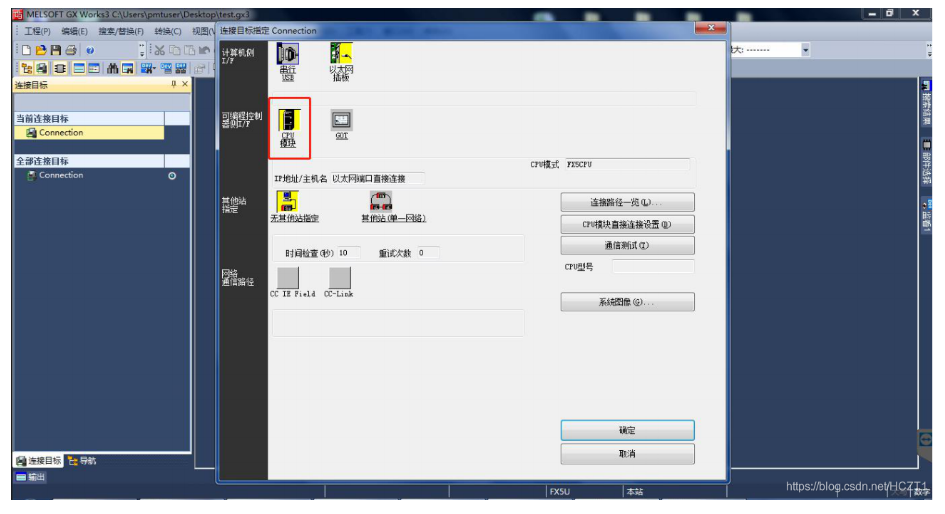

　　点击【CPU】模块。

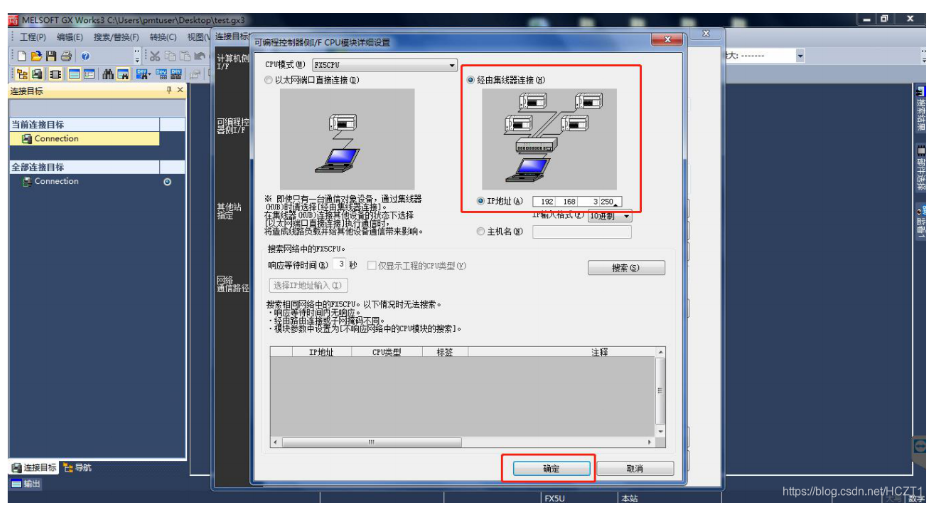

　　选择【经由集线器连接】，输入PLC的IP地址后点击【确定】。

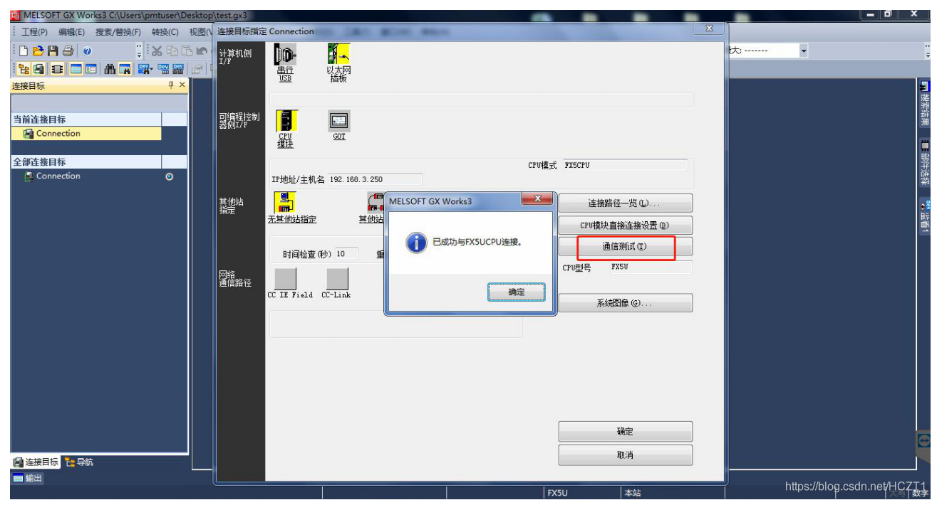

　　点击【通信测试】，提示“已成功与FX5UCPU连接”。

　　点击【在线】下的【写入至可编程控制器】。

　　点击【执行】。

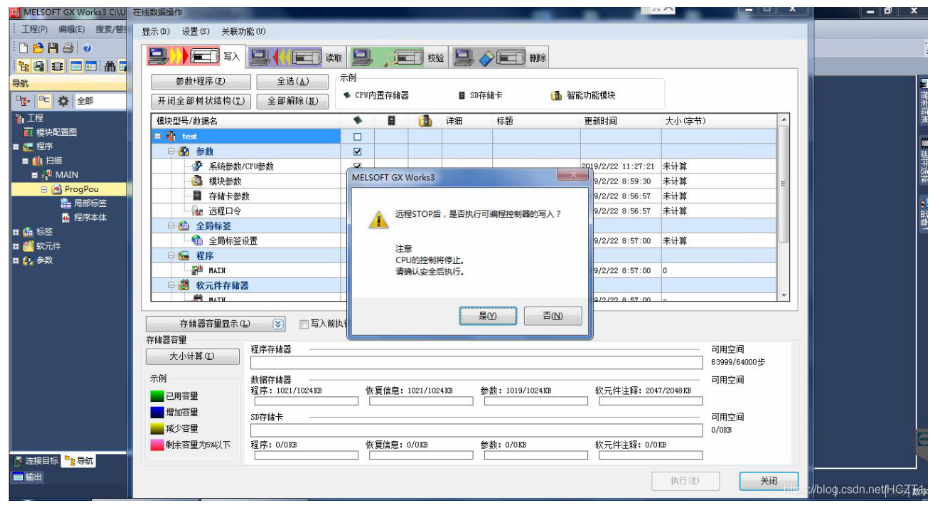

　　提示是否执行可编程控制器的写入，点击【是】。

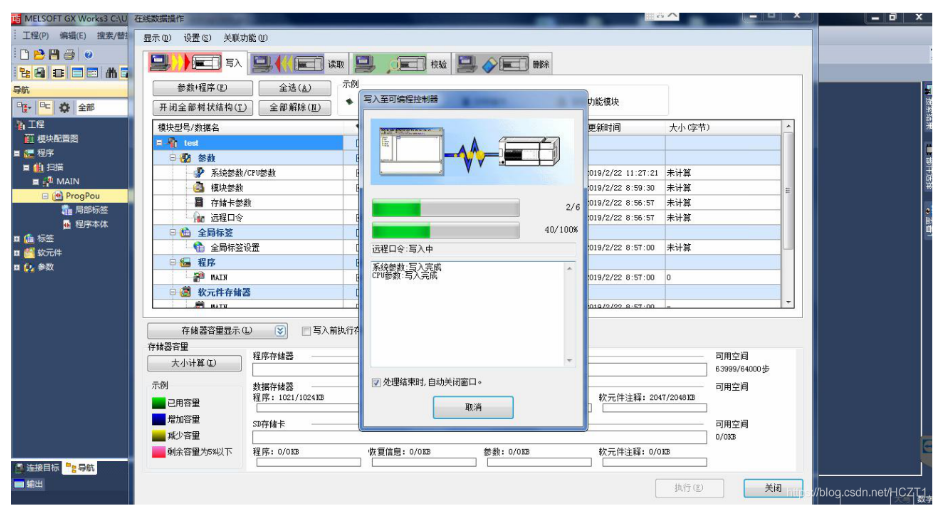

　　写入中。

　　提示是否执行远程RUN，点击【是】。

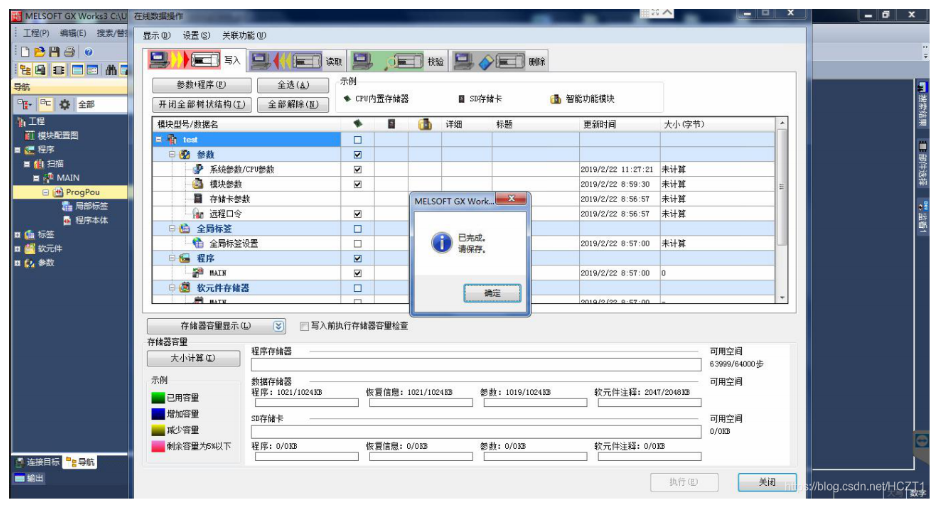

　　完成
